Caractéristiques principales

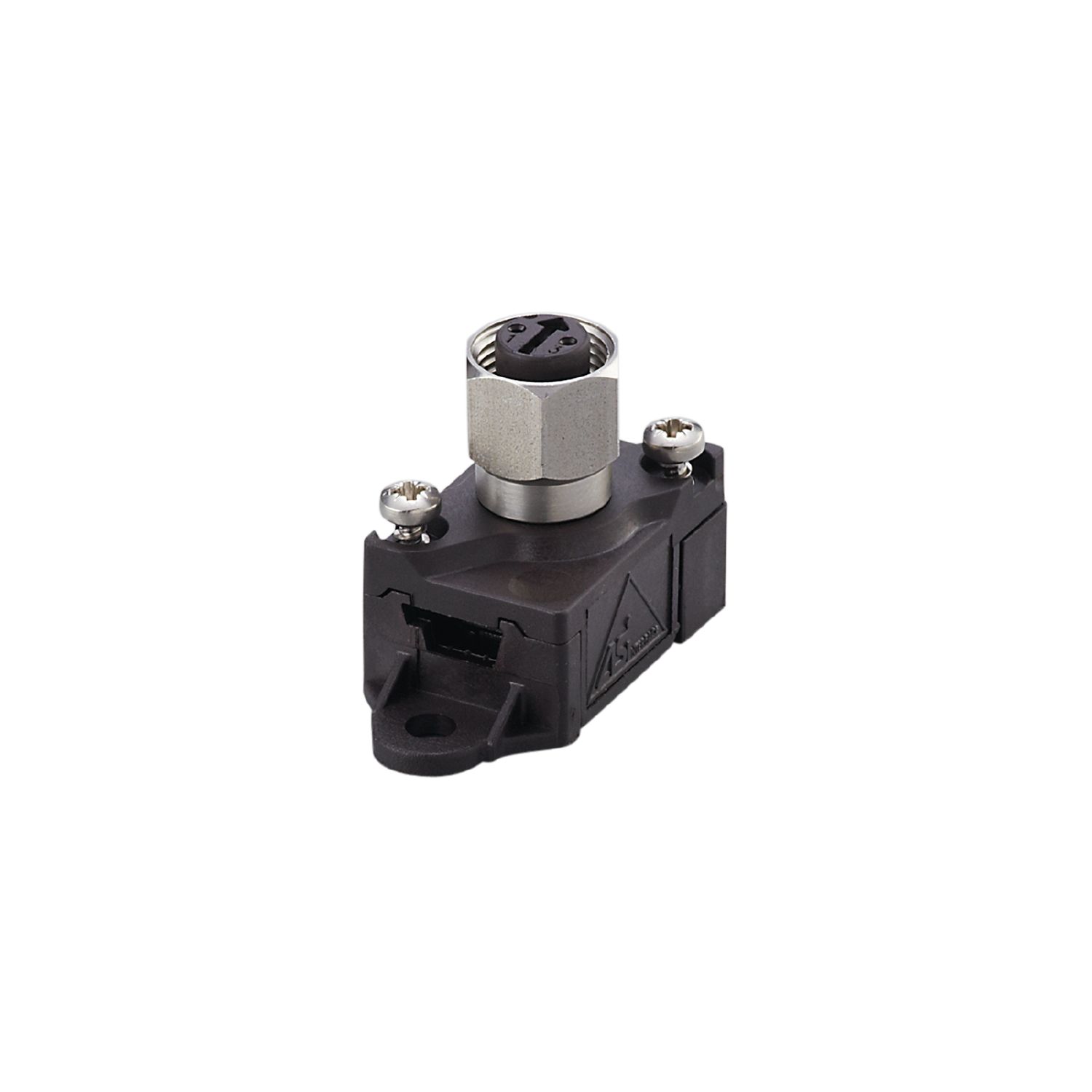

IFM E70471 Flat Cable Connector M12 – prise d’alimentation rapide AS-i/aux pour capteurs et actionneurs
L’IFM E70471 est un connecteur robuste à perforation de câble plat qui crée une interface M12 fiable directement sur l’AS-Interface ou sur des câbles plats auxiliaires de 24 V. Il est conçu pour les environnements d’automatisation difficiles. Conçu pour les environnements d’automatisation difficiles, il permet de raccorder rapidement et sans outil des capteurs, des actionneurs, des systèmes de vannes et des E/S sur des convoyeurs, des lignes d’emballage et des machines d’assemblage, sans couper ni dénuder le câble.
Principaux avantages
- Installation rapide : contacts à perforation d’isolant – pas de dénudage, temps d’arrêt minimal
- Robuste sur le terrain : interface M12 étanche pour une protection IP contre le lavage et la poussière
- Distribution flexible : ajoutez des ports pour capteurs/actionneurs n’importe où le long du câble plat.
- Maintenance aisée : guidage clair de la polarité et montage avec décharge de traction
- Éprouvé dans le domaine de l’automatisation : prise de courant et de données stable pour les systèmes commandés par PLC
Aperçu technique
- Interface : Codage M12 A, prise femelle à 4 broches pour la connexion du capteur/de l’actionneur
- Type de câble : Câble plat AS-i/auxiliaire (typiquement 2 x 1,5 mm²), acheminement par code couleur
- Mise en contact : Technologie de perçage IDC avec gel/élastique d’étanchéité
- Électrique : jusqu’à 30 V DC ; courant par broche jusqu’à 4 A (en fonction de l’application)
- Environnement : IP67/IP68 (lorsqu’il est accouplé), plage de fonctionnement de -25 à +80 °C
- Matériaux : corps en polymère robuste, écrou de couplage M12 en laiton nickelé
- Montage : fixation sur câble plat ; guides d’orientation pour une polarité correcte
- Conformité : CE ; convient à l’automatisation des machines et des installations
Comptez sur le E70471 d’IFM pour une connectivité durable et étanche qui s’intègre parfaitement aux architectures d’automatisation modernes.
