Caractéristiques principales

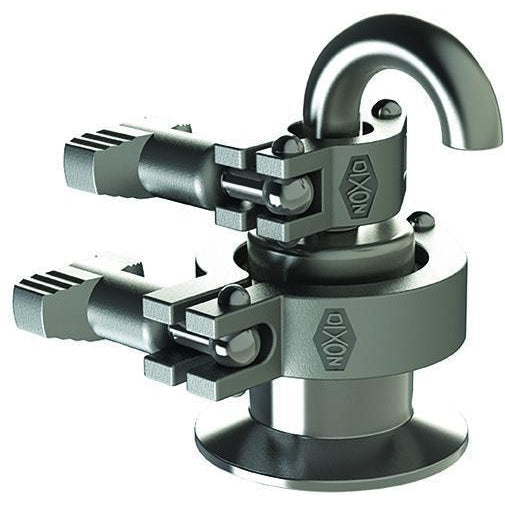

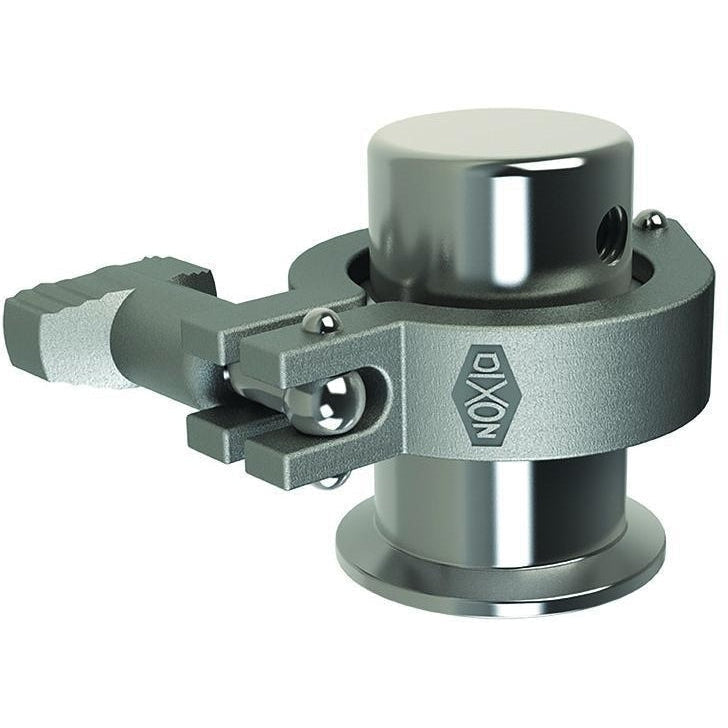

Soupape de sûreté à trois clapets de la série HAV – Extraction d’air efficace sans perte de produit
Avantages :
- Fabriqué à partir d’une bille en polypropylène approuvée par la FDA, 3A (bille en PTFE disponible).
- Disponible dans les tailles 1-1/2″ à 2″.
- Certifié 3A lorsqu’il est utilisé avec un coude de 180°.
- Aucun outil spécial n’est nécessaire pour l’installation ou l’entretien.
- Bille et joints remplaçables pour une utilisation prolongée.
- Les joints de vannes sont fiables pour les applications sous pression et sous vide.
La soupape de décharge d’air à trois colliers de la série HAV est conçue pour les scénarios où l’air doit être extrait d’un pipeline sans compromettre la qualité du produit. Utilisant une virole, un boîtier avec une bille en polymère et un tuyau d’évent, tous interconnectés par des colliers triples standard, cette vanne est conçue pour maintenir l’intégrité du système. Sa configuration à double siège empêche la pénétration d’air sous pression négative, tout en permettant une légère ouverture dans des conditions de vide afin d’éviter un drainage rapide de la conduite.
Parfaite pour les systèmes où des poches d’air se développent dans les conduites tubulaires ou du côté aspiration des pompes, la soupape de décharge d’air de la série HAV purge l’air de manière autonome avant l’activation de la pompe, réduisant ainsi la formation de bulles d’air et la cavitation. Remarque : Cette soupape ne convient pas aux liquides dont la densité est inférieure à 1,0.
Matériaux :
- Produit Contact Composants: Acier inoxydable 304.
- Boule: polypropylène (standard) ou PTFE (en option).
- Joint: EPDM (standard), autres matériaux disponibles sur demande.
Détails du produit :
- Pression de fonctionnement maximale: 145 PSI.
- Température maximale de fonctionnement: 100°C (212°F).
- Finition de la surface : Finition de la surface de contact interne du produit ≤ 32 Ra, avec d’autres finitions disponibles sur demande.
- Littérature sur les produits : Guide de référence des produits
- Certifications: Certification 3A (coude 180° uniquement)
- Page du catalogue : DPL424-759
Applications :
- Purge d’air des conduites de tubes où se forment des poches d’air, généralement installée en haut de la conduite.
- Purger le côté aspiration des pompes, en s’assurant qu’un vide est établi et en empêchant la cavitation avant que la pompe ne démarre.
Comment ça marche : La soupape de sûreté à trois clapets de la série HAV extrait efficacement l’air d’une conduite ou d’un conteneur tout en empêchant le déversement de liquide. La soupape à double siège, dotée d’une bille en polypropylène se déplaçant librement, réagit aux variations de pression en s’ouvrant ou en se fermant. Même en cas de pression négative, la conception garantit qu’aucun air ne pénètre dans la ligne ou le conteneur, préservant ainsi l’intégrité du système.
